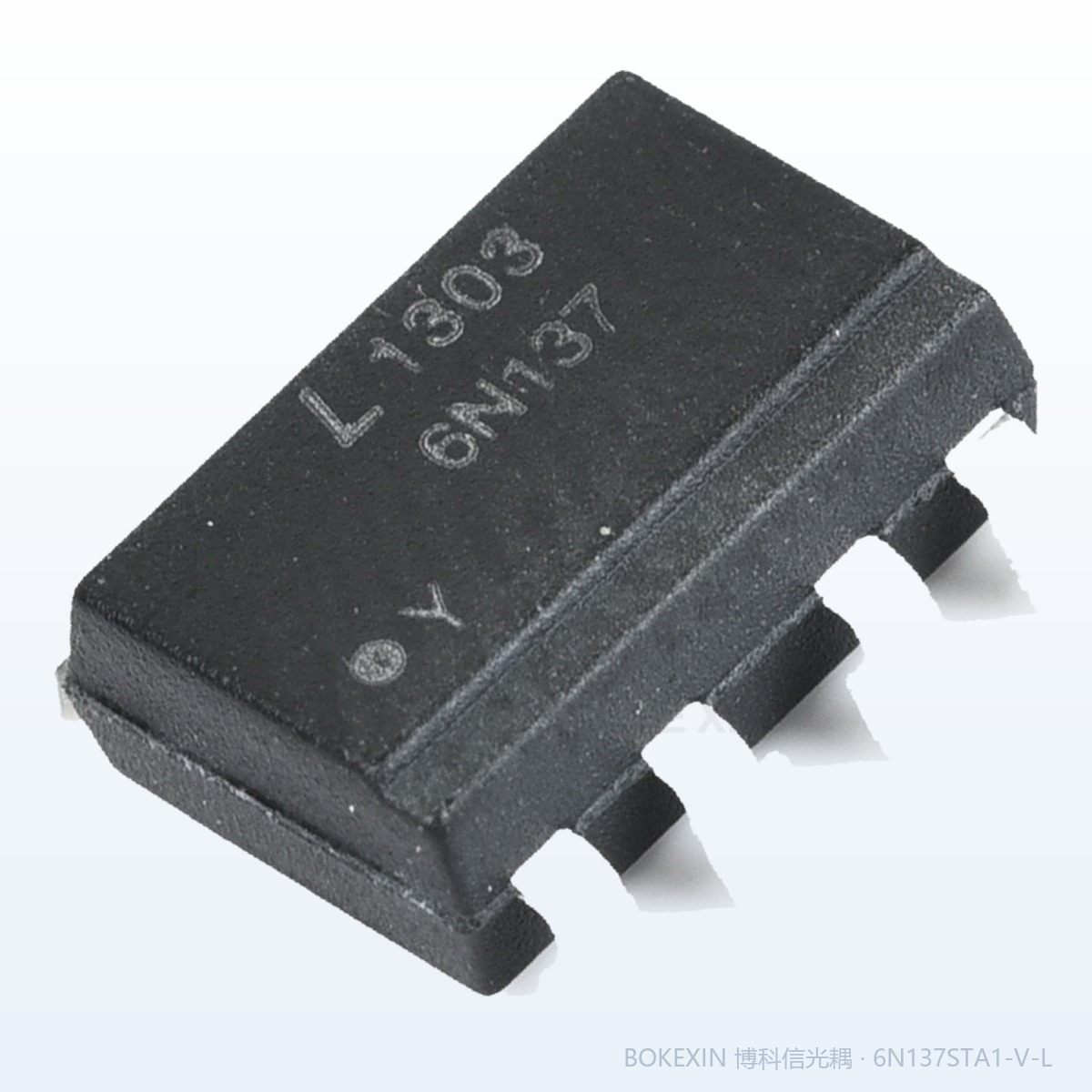

产品实拍图
本页为博科信现货实拍（器件丝印 见规格书）。图片已加防盗水印，需要最新批次照片或未加水印原图请联系销售；点击图片可放大。

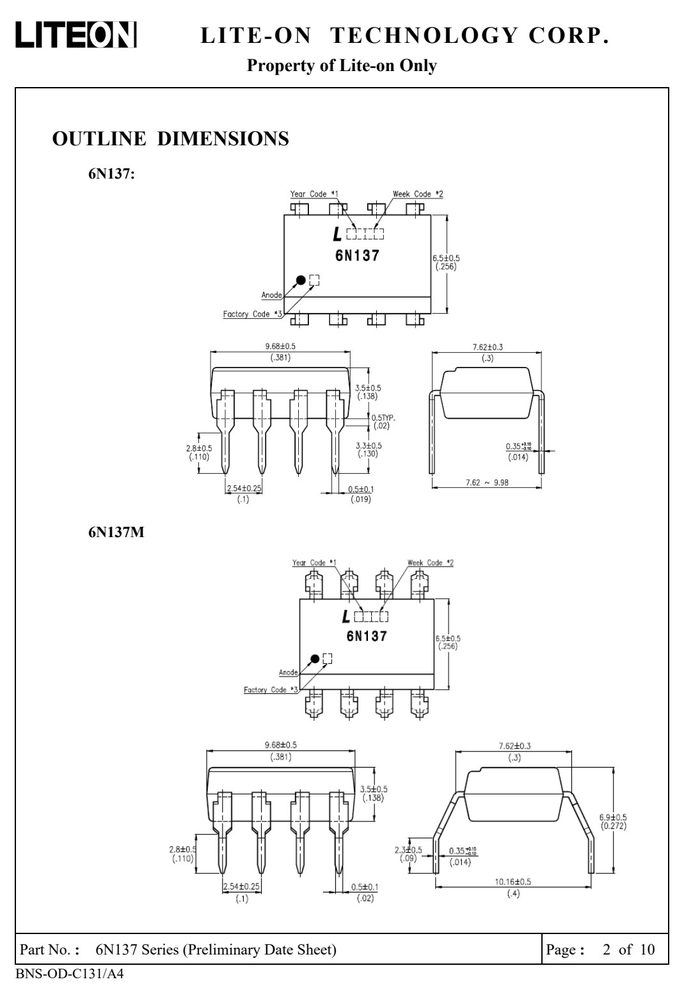

产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 正向电流 IF
- 25
- 电源电压 VCC
- 7
产品特点 Features
- -40℃~85℃. The internal shield
- Surface mounting package- 6N137S provides a guaranteed Common Mode * Tape and reel packaging-
- Transient Immunity (typical) 10KV/μs 6N137S-TA/6N137S-TA1
- L I T E - O N T E C H N O L O G Y C O R P .
- Property of Lite-on Only
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| ( Ta = 25°C | unless otherwise | specified) | |
| Forward Current | I | 25 | mA |
| Power Dissipation | P | 40 | mW |
| Supply Voltage (1minute max) | V | 7 | V |
| Output Voltage | V | 7 | V |
| Output Current | I | 50 | mA |
| Power Dissipation | P | 85 | mW |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| Operating Temperature | T | -40 ~ +85 | °C |
| Storage Temperature | T | -55 ~ +125 | °C |
| Soldering Temperature | T | 260 for 10 sec | °C |
| Isolation voltage shall be measured | using the following method. | ||
| (1) Short Pin 1 to Pin4 on the primary | side and Pin 5 to Pin 8 on | the secondary side. | |
| (2) The isolation voltage tester with | zero-cross circuit shall be | used. | |
| (3) The waveform of applied voltage | shall be a sine wave. | ||
| Part No. : 6N137 Series (Preliminary Date | Sheet) | Page : 5 of 10 | |
| BNS-OD-C131/A4 |
相关 / 可替代型号
以上型号来自规格书与型号命名比对，参数需以各自规格书为准；下单前请与销售确认封装与脚位。

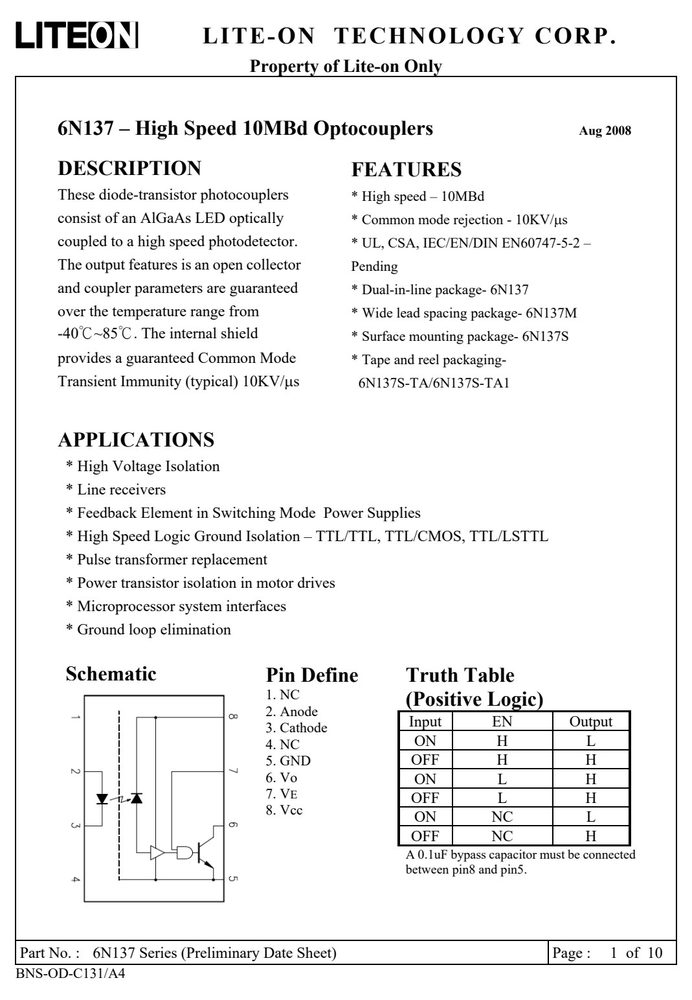

应用领域 Applications
