Name: AVAGO HCPL-0731-500E
Brand: AVAGO
Availability: InStock

品牌说明

本型号为 AVAGO（安华高） 产品。安华高与博通（Broadcom）属于同一家公司：安华高 2005 年由安捷伦分拆上市，2016 年被博通收购，成为博通旗下半导体业务，业内常以 AVAGO／安华高／博通混称。本页参数与规格书均取自该产品线原厂资料。

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符，本页不放同系列近似图；如需实物照片，请联系销售获取本批次实拍。

索取实拍图在产品目录查看同类型号

产品应用与封装尺寸

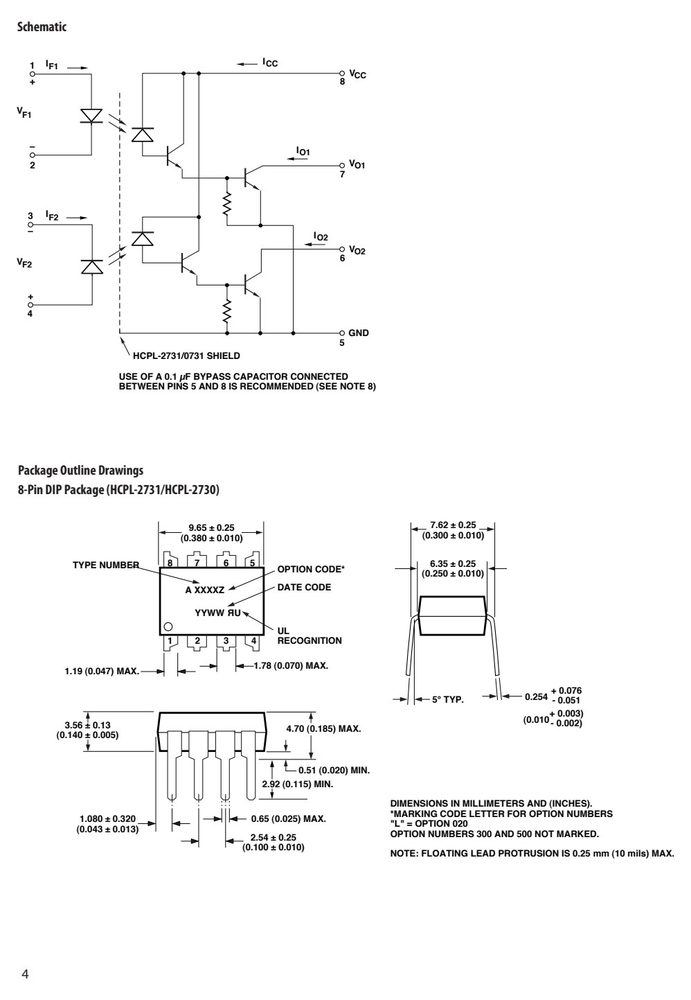

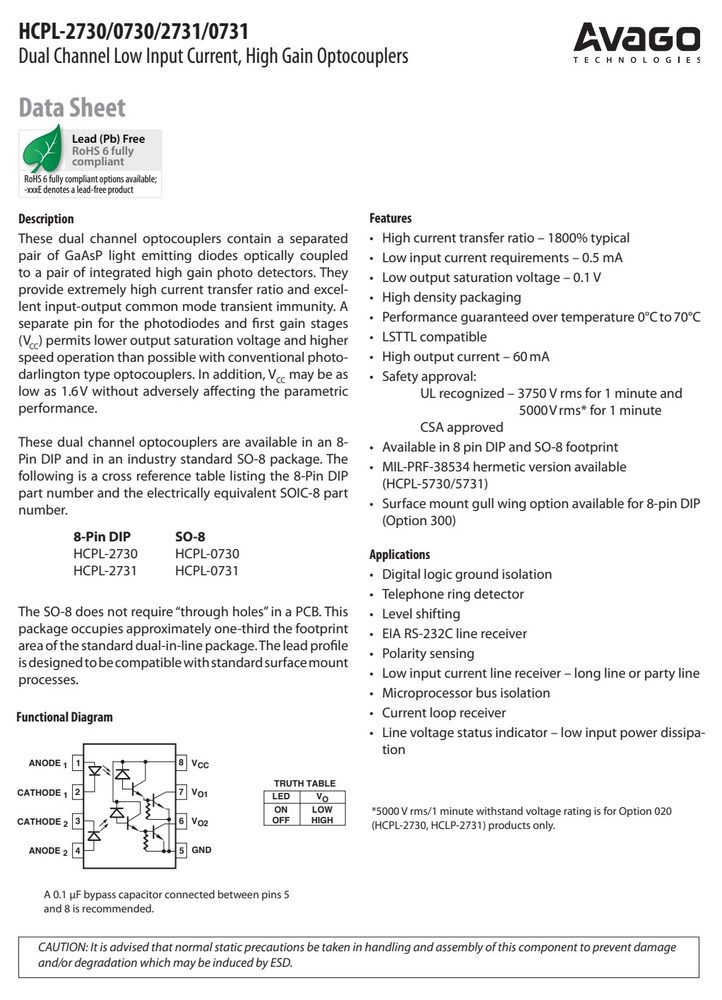

图纸取自原厂规格书，点击可放大查看原始尺寸标注。

引脚定义与内部结构

引脚	符号	名称
1	I
3	I
4	RECOGNITION
5	GND
8	VCC

数据来源：原厂规格书引脚图

关键参数速览

电流传输比 CTR: 2
电源电压 VCC: 18
工作温度 TA: 85

绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）

超过下表数值可能造成器件永久损坏，设计时请留余量。

参数	符号	最小	最大	单位
Storage Temperature	T	-55	125	°C
Operating Temperature	T	-40	85	°C
Average Forward Input Current	I		20	mA
Peak Forward Input Current	I		40	mA
Input Power Dissipation (Each Channel)	P		35	mW
Output Current (Each Channel)	I		60	mA
Supply Voltage and Output Voltage	V	-0.5	18	V
Supply Voltage and Output Voltage	V	-0.5	7	V
Output Power Dissipation (Each	Channel) -Note 12 P		100	mW
Total Power Dissipation (Each Channel)	P		135	mW

数据来源：原厂规格书

安全与绝缘额定值（DIN EN/IEC 60747−5−5）

参数	符号	值	值2	单位	条件
		8-Pin DIP
		(300 Mil)	SO-8
Minimum External	Air L(101)	7.1	4.9	mm	Measured from input terminals to output
Gap (External	Clearance)				terminals, shortest distance through air.
Minimum External	L(102)	7.4	4.8	mm	Measured from input terminals to
Tracking (External					output terminals, shortest distance
Creepage)					path along body.
Gap (Internal	Clearance)				to conductor, usually the direct distance
Tracking Resistance	CTI	200	200	Volts	DIN IEC 112/ VDE 0303 Part 1
Isolation Group		IIIa	IIIa		Material Group DIN VDE 0110
Option 300 – surface	mount classification	is Class A in	accordance	with	CECC 00802.
Input to Output Test	Voltage, Method b*			VPR	2652 V
V = 1.875 x V ,	100% Production Test	with t = 1	sec,
Input to Output Test	Voltage, Method a*			VPR	2121 V
Highest Allowable	Overvoltage*			VIOTM	8000 V

电气特性 Electrical Characteristics（TA = 25°C）

参数	符号	HCPL-	最小	Typ.*	最大	单位	测试条件	图号	备注
0°C ≤ T ≤ 70°C,	4.5 V ≤ V	≤ 18 V, 0.5	mA ≤ I	≤ 12	mA, 0 V ≤	V ≤ 0.8	V, unless otherwise	specified.
A	CC		F(ON)			F(OFF)
Current	CTR	2731	400	1800	5000	% I	= 0.5 mA V =	4.5 2, 3	2
Transfer		0731					V =	0.4 V
			500	1600	2600	I	= 1.6 mA
		2730/0730	300	1600	2600	I	= 1.6 mA
Logic Low	V	2731		0.1	0.4	V I	= 1.6 mA, V =	4.5 V 1
	OL					F	CC
Output		0731				I	= 8 mA
Voltage				0.1	0.4	I I	= 5.0 mA, = 15 mA
				0.2	0.4	I I	= 12 mA, = 24 mA
		2730/0730		0.1	0.4	I I	= 1.6 mA, = 4.8 mA
Logic High	I OH	2731/0731		0.05	100	µA V	= V = 18 V I = 0 O CC F	mA	2
Current		2730/0731		0.1	250	V	= V = 7 V
Logic Low	I CCL	2731/0731		1.2	3	mA V	= 18 V I = I = CC F1 F2	1.6 mA 5
Supply							V = V = 01 02	Open
Current		2730/0730		0.9		V	= 7 V
Logic High	I CCH	2731/0731		0.005	20	µA V	= 18 V I = I = CC F1 F2	0 mA, 5
Supply							V = V = 01 02	Open
Current		2730/0730		0.004		V	= 7 V
Input	V			1.4	1.7	V T	= 25°C	4
Voltage					1.75		I = 1.6 mA
Input	BV		5.0			V I	= 10 µA, T = 25°C		2
	R					R	A
Temperature	∆V			-1.8		mV/°C I	= 1.6 mA
Input	C			60		pF f	= 1 MHz, V = 0		2
Input-Output	Momentary V		3750			V rms	RH ≤50%,		4, 9

订货信息与供货形式

8-Pin	DIP	封装	with	Gull	Wing	Surface	Mount	包装	300	(HCPL-2731/HCPL-2730)
Small	Outline	SO-8		Package		(HCPL-0731/HCPL-0730)

应用领域 Applications

HCPL-2731 HCPL-0731Functional DiagramANODE 1 1 8 VCCDigital logic ground isolationTelephone ring detectorLevel shiftingEIA RS-232C line receiverPolarity sensingMicroprocessor bus isolationCurrent loop receiverSchematic1 I F1 ICC
