产品应用与封装尺寸
-package.jpg)

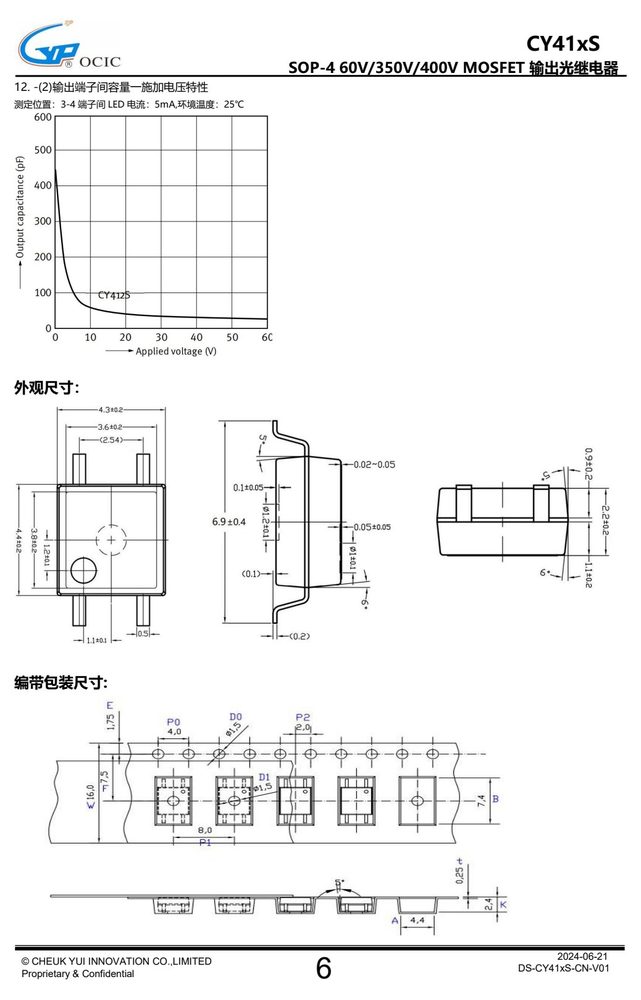

图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 正向电压 VF
- 1.5
- 反向电压 VR
- 6
- 正向电流 IF
- 50
- 隔离电压 VISO
- 1500
- 工作温度 TA
- -40 ~ +85
产品特点 Features
- 关断时间 CY410S T 0.52 1 ms I =5mA, I =Max.
- off F L
- CY414S 0.47 1
- I/O 电容 C 0.8 1.5 pF V =0V,f=1MH iso L Z
- 初始 I/O 隔离电阻 R 1000 MΩ 500V DC iso
- 2024-06-21
- DS-CY41xS-CN-V01
- Proprietary & Confidential
- CY41xS
- SOP-4 60V/350V/400V MOSFET 输出光继电器
- 开启 / 关断时间
- 项目 符号 最小 最大 单位
- LED current I 5 30 mA
- CY412S - 48
- Load voltage(Peak AC) CY410S V - 280 V
- CY414S - 320
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 项目 | 符号 | 额值 | 单位 |
|---|---|---|---|
| 正向电流 | I | 50 | mA |
| 正向电流降额 | Δ I /°C | - 1.3 | mA/°C |
| 峰值正向电流 | I | 1 | A |
| 反向电压 | V | 6 | V |
| 输入功耗 | P | 70 | mW |
| 结温 | T CY412S | 100 60 | °C |
| 负载电压(AC 峰值) | CY410S V CY414S CY412S | 350 400 500 | V |
| 持续负载电流 | CY410S I CY414S CY412S | 120 100 1.5 | mA |
| 峰值负载电流 | CY410S I CY414S | 0.3 0.24 | A |
| 输出功耗 | P | 300 | mW |
| 隔离电压 | V | 1500 | Vrms |
| 总功耗 | P | 350 | mW |
| 结温 | T | 100 | °C |
| 工作温度 | T | -40 ~ +85 | °C |
| 储存温度 | T | -55 ~ +100 | °C |
| 焊接温度 | T | 260 (10s) | °C |
数据来源：原厂规格书
电气特性 Electrical Characteristics（TA = 25°C）
| 项目 | 符号 | 最小 | 典型 | 最大 | 单位 | 测试条件 |
|---|---|---|---|---|---|---|
| 正向电压 | V | 1 | 1.25 | 1.5 | V I | =50mA |
| 反向漏电 | I | - | - | 10 | μA V | =5V |
| 工作电流 | I | - | 0.4 | 0.85 | mA I | =Max. |
| 关断电流 | I | - | 0.9 | 3.0 | mA I | =Max. |
| CY412S | 1 | 2.5 | ||||
| I | =5mA, I =Max. | |||||
| 导通电阻 输出 | CY410S R | 18 | 25 | Ω | Within 1s | |
| CY414S | 26 | 35 | ||||
| 关断漏电 | I | 1 | µA I | =0, V =400V | ||
| Leak | F | L | ||||
| CY412S | - | 0.21 | 1 | |||
| 开启时间 | CY410S T | 0.23 | 1 | ms I | =5mA, I =Max. | |
| on | F | L | ||||
| CY414S | 0.28 | 1 | ||||
| CY412S | - | 0.9 | 1 |
