Name: TOSHIBA TLP3616
Brand: TOSHIBA
Availability: InStock

产品实拍图

本型号暂无已核对的专属实拍图。为避免图文不符，本页不放同系列近似图；如需实物照片，请联系销售获取本批次实拍。

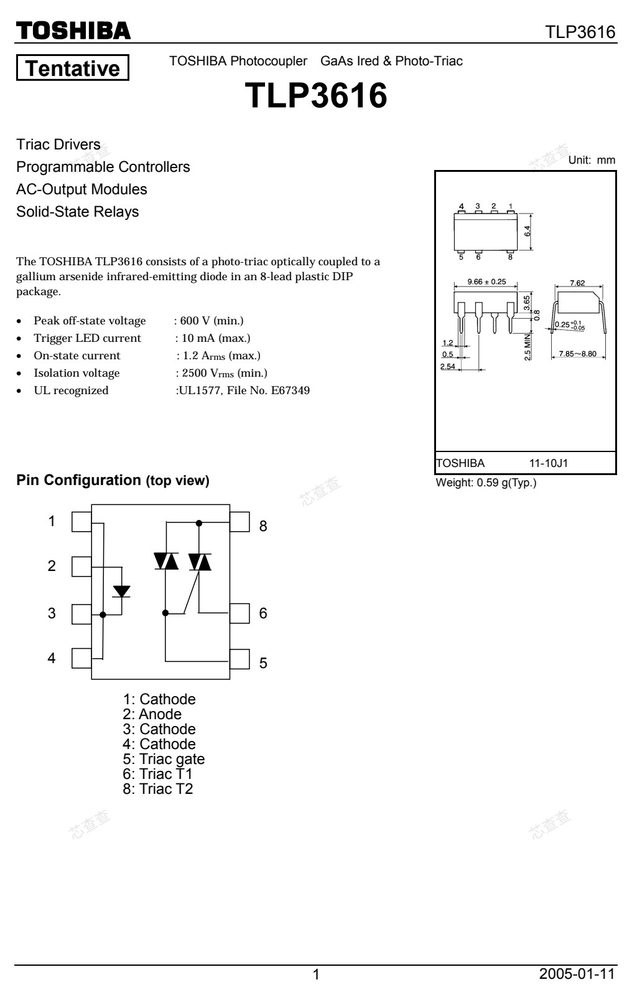

引脚定义与内部结构

数据来源：原厂规格书引脚图

超过下表数值可能造成器件永久损坏，设计时请留余量。

Characteristic	符号	额定值	单位
Forward current	I	50	mA
Forward 查 current derating (Ta ≥ 53°C)	∆I / °C	−0.7	mA / °C 查
Peak forward current (100-µs pulse, 100	pps) I	1	A
Junction temperature	T	125	°C
Off−state output terminal voltage	V	600	V
Ta	= 25°C	1.2
On−state RMS current	I		A
Ta	= 40°C	1.0
On−state current derating (Ta ≥ 40°C)	∆I / °C	−13	mA / °C
	I	2	A
(100-µs pulse, 120 pps)	SP
Peak nonrepetitive surge current (50 Hz,	peak) I	10	A
Junction temperature	T	115	°C
Storage temperature range	T	−40~125	°C
Operating temperature range	T	−20~80	°C
Lead soldering temperature (10 s)	T	260	°C
Isolation voltage (AC, 1 min., R.H. ≤ 60%)	(Note) BV	2500	V

数据来源：原厂规格书

Characteristic	符号	额定值	单位
			TLP3616

Characteristic	符号	测试条件	最小	典型	最大	单位
Forward voltage	V I	= 10 mA	1.0	1.15	1.3	V
Capacitance	C V	= 0, f = 1 MHz	―	30	―	pF
Peak of-state current	I V	= 600 V, Ta = 110°C	―	―	100	µA
Peak on−state voltage	V I	= 1.2 A	―	―	3.0	V
	dv / dt V	= 240 V (Fig.	1) ―	500	―	V / µs
Critical rate of rise of	V	= 240 V , I = 0.5 A
	dv / dt (c)	in rms T rms	―	5	―	V / µs
commutating voltage		(Fig.	1)
Trigger LED current	I V	= 6 V	―	―	10	mA

规格书为原厂公开资料，点击在新窗口打开下载。
